Medi Batchblock avec banc

Dernière modification :

2019-11-04

Attention ces fiches techniques sont en cours d'édition et les nouveaux plans
ne sont pas encore diffusés

2020-12-14_equipe_uzume (2).jpg

Article rédigé par

yasin GACH.

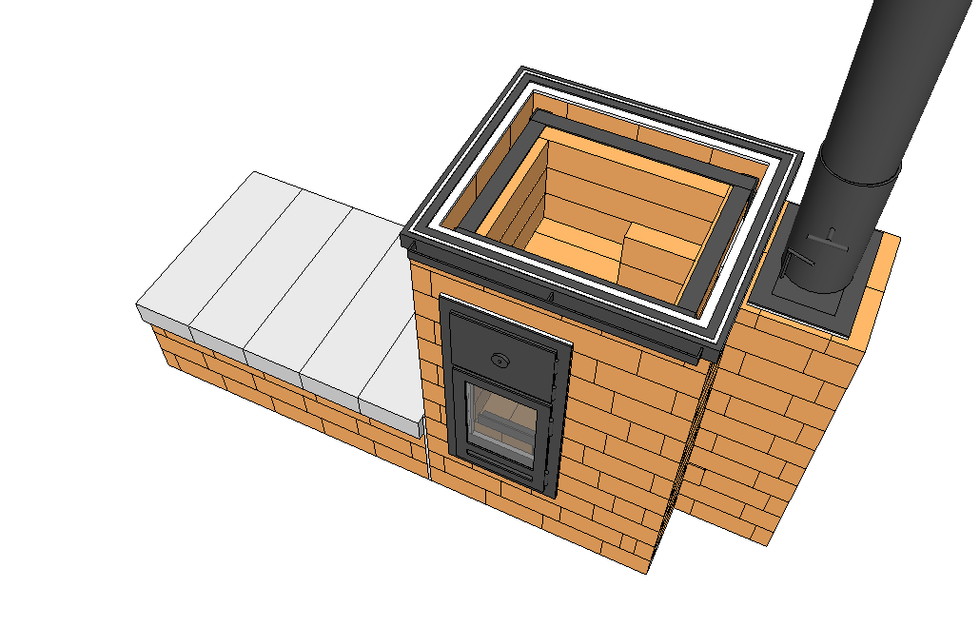

Medi Batchblock avec banc

En résumé

Notre poele "tout terrain"

Raccordé à un banc chauffant qui lui permet de détendre dos et postérieurs tout en se faisant discret. Notre poele le plus construit.

"Medi Batchblock V4 avec banc" ?

C'est un raccourci pour "4ème version de notre poele de masse basé sur le coeur de chauffe Batchblock V1.1, et brulant 18kg de bois par flambée" et équipé d'un banc chauffant.

Medi Batchblock avec banc

7120€ TTC (TVA à 20%)

en auto-construction,
hors livraison

À partir de notre kit comprenant tout le nécessaire pour fabriquer vous même ce poele :


  • les briques prédécoupées avec le mortier et les joints d'étanchéité

  • la métallerie préfabriquée

  • la prestation de calcul de votre conduit de cheminée conformément à la EN13384-1**

  • la liasse technique d'homologation du poele de masse selon la EN15544**

  • le manuel de montage en version papier et 3D sketchup

​

Pour commander un kit, contactez nous en répondant aux questions du formulaire.

​

9410€ TTC (TVA à 10%)

construit par un artisan poelier*,
hors livraison

*Prix moyen estimé, sans soustraire les éventuelles aides de l'état ou des régions.

​

Tous nos poeles homologués selon la norme EN15544  sont éligibles aux aides correspondantes de l'état.. s'ils sont maçonnés par un poelier RGE.



Le tarif réel dépend du poelier.



Contactez nous pour être mis en relation avec un poelier qualifié de notre réseau.

Posez vos questions sur le forum des poeles de masse Open-Source !

Le prix du transport dépend de votre département. La grille tarifaire est disponible sur notre dossier partagé.​​


**Ces homologations sont réalisées à partir des données fournies par le client. Nous déclinons toute responsabilité à cet égard si ces données ne sont pas exactes ou si le conduit de fumée n'est pas réalisé selon les préconisations de la note de calcul.
Le Mini et la Cuisinière ne sont pas homologués dans cette norme car celle ci n'accepte pas encore les petits foyers..

1. En vidéo

1. En vidéo

2. Fiche tech.

2. Fiche technique

Ces données sont données à titre indicatif et informatif, mais non contractuel.

​

Elles sont issues de calculs théoriques, ou de tests d'essais in situ, ou de tests d'essais sur prototypes dans le laboratoire de la société UZUME. Ce laboratoire n'est ni accrédité, ni notifié.

a. données générales

Nom du poele de masse

Medi Batchblock avec banc

Version du poele

Version 4.1

Poele homologué selon la norme européenne

Non homologué

Technologie du coeur de chauffe

Batchblock V1.1

Reconnaissance de l'antériorité

Le Batchblock Coeur de briques est issu du Batchblock V1 qui a été conçu en 2018 avec comme base le Batchrocket de Peter Van Den Berg :
batchrocket.eu/fr

Modèle conçu par

yasin GACH

Remerciements

Logiciel pour lire les plans 3D

Quantité de bois par flambée

18 kg de bois

Longueur maximale des buches

50 cm

Poids moyen des buches utilisées

Puissance moyenne restituée sur 24h si une flambée par jour

2800 W

Puissance moyenne restituée sur 24h si deux flambées par jour

5600 W

Puissance moyenne restituée sur 24h si trois flambées par jour

8400 W

Rendement total moyen (combustion x récupération de la chaleur des fumées, PCI)

90%

Temps de montage sur chantier pour la maçonnerie,
au rythme d'un brique toutes les 8 minutes

100h (hors métallerie, hors fumisterie, hors enduits, hors fondation)

b. circuit des gaz

Medi Batchblock avec banc

c. matériaux et masses

Masse de briques (et mortier)

Masse de métal (et quincaillerie, vitre, joints céramiques)

Masse totale

1660 kg

Charge moyenne sous le poele

0.018 Mpa ou 1800 kg/m2

d. dimensions

Hauteur réelle du poele

1360 mm

Profondeur réelle du poele

726 mm

Largeur réelle du poele

2364 mm

Taille de la partie vitrée dans la porte (lxh)

Medi Batchblock avec banc

e. distances de sécurité par rapport aux matériaux combustibles


f. inertie

Ces données sont calculées indépendamment à partir du logiciel développé par Damien LEHMANN de l'AFPMA.


Bien que nous ayons calibré ce logiciel à partir de données issues de nos essais internes, et vérifié ces données qui nous semblent cohérentes, il faut garder à l'esprit qu'il s'agit de données théoriques pouvant différer des valeurs réelles.

​

Ces courbes commencent au moment de l'allumage d'une flambée.

Puissance émise maximale

Durée pour atteindre la puissance instantanée maximale

Durée pour restituer 80 % de l’énergie d’une flambée​

16h30

Medi Batchblock avec banc

Pour comparer ce poele de masse avec nos autres modèles :

2023-09-23_modelisation_puissance_instantanee_comparaison_poeles_de_masse_batchblock_cdbr_

g. arrivées d'air

Compatible avec une VMC simple flux, ou une VMC double flux ?

​

Lire notre article : arrivée d'air par l'intérieur ou canalisée ?

INCOMPATIBLE avec une VMC simple flux (ou double flux) ou une maison étanche car l'arrivée d'air n'est pas canalisable : l'air provient de l'intérieur de la maison. La pièce doit avoir un trou d'aération*.

Volume d'air neuf consommé par le poele pendant une flambée

140 m3 d'air soit 70 m3/h pendant la combustion

Diamètre recommandé pour le trou d'aération pour le renouvellement de l'air neuf dans la pièce

150 mm (n'équivaut pas à 2 trous de 75 mm!)

Si l'air neuf est pris depuis l'intérieur de la maison, il faut obligatoirement un trou d'aération.



Ce trou d'aération permet d'amener de l'air neuf près du poele, ce qui est INDISPENSABLE quand la maison n'a pas d'ouvertures permanentes dans les murs ou les fenetres.



L'air neuf est pris de l'extérieur de la maison et injecté dans la maison :

  • via un trou en bas d'un mur de la pièce où se trouve le poele, ou

  • via une canalisation dans le sol qui sort dans la pièce où se trouve le poele.


Ce trou d'aération est muni d'une grille non obstruable.



Il est obligatoire, conformément :

  • au RSD (règlement sanitaire départemental);

  • à l'arreté du 23 février 2009 relatif aux intoxications au monoxyde de carbone;

  • aux DTU (Documents Techniques Unifiés, des normes qui s’appliquent aux travaux et aux métiers du batiment);


Dans le cas d'une pièce sans ouvrant (certains sous sols ou ateliers), il faut aussi une aération haute de 100cm2.

h. données sur la combustion

Durée de la flambée

120 min (+/- 5 min)

Température moyennes des fumées au niveau du manchon d'évacuation

120°C

Teneur moyenne en monoxyde de carbone (CO) ramenée à 13% d'O2

1000 ppm

Teneur moyenne en dioxygène (O2)

12%

Teneur moyenne en dioxyde de carbone (CO2)

8.7%

Teneur moyenne en oxydes d'azote (NOx)

Teneur moyenne en poussières (aussi appelées particules)

Teneur moyenne en composés organiques volatiles (COV)

i. données sur la fumisterie

Diamètre du manchon de sortie

180 mm

Débit massique des fumées

27.7 g/s

Hauteur de référence de la fumisterie (conduit de raccordement + conduit de fumée) selon la EN13384-1 **

1m de conduit de raccordement + 6m de conduit double parois isolé diam. 180mm

Hauteur équivalente entre le niveau du sol et la partie haute de la cheminée (chapeau de cheminée non inclus)

7.5 m

**Cette valeur a été calculée par un logiciel de dimensionnement de conduit de cheminée, et comporte un certain nombre d'hypothèses, dont :

  • altitude du chantier : 200m

  • pas de dévoiement (le conduit est tout droit)

  • le poele fonctionne avec des charges pleines

  • il y a 1m de conduit double paroi en ambiance froide

  • la fumisterie est réalisée selon le DTU 24.1.

​

Dans le cas d'une maison adossée à une pente, il est aussi très important que la sortie du conduit de fumée soit équipée d'un aspirateur éolien ou d'un dispositif anti-refoulement.

Medi Batchblock avec banc

j. eau chaude sanitaire (optionnel)

Longueurs possibles de flexible en inox annelé de diamètre nominal 1" 1/4 pour l'eau chaude sanitaire

Energie transmise au circuit primaire d'eau chaude sanitaire pour une flambée de type Batchblock

Medi Batchblock avec banc

3. Téléchargement des plan 3D, débit, manuel de construction

3. Télécharg.

Les versions à jour des plans 3D, débits et manuels de construction de nos poeles sont disponibles gratuitement sur notre dossier partagé.

​

Ces fichiers sont distribués dans le cadre d'une licence Open-Source n'autorisant pas l'utilisation commerciale

​

Si vous êtes un (ou une) professionnel, contactez nous.

4. Le métal

4. La métallerie

La métallerie pour nos poeles de masse est conçue par UZUME et fabriquée en France.

​

Elle est fabriquée en partie (ou en totalité) par UZUME et en partie par un de nos partenaires métalliers sous contrat.



Vous êtes donc sûrs de recevoir une métallerie de qualité qui respecte notre cahier des charges et nos plans.

​

Cette métallerie contient :


  • La porte, son cadre et son système de fixation.

    • La vitre réfractaire est incluse.

    • L'arrivée d'air est intégrée dans la porte.

    • La poignée peut être choisie à gauche ou à droite.

  • Le cadre coeur.

  • Le manchon d'évacuation, son cadre, et le thermomètre ainsi que le clapet d'obstruction qui y sont intégrés.

    • Le diamètre du manchon peut être choisi en 150, 175 ou 180 mm

  • Le chapeau métallique et son cadre.

  • La ou les trappes de visite.

  • Les accessoires :

    • la pelle à cendres

    • la plaque de protection au sol​

    • la grille de cuisson (qui se met dans le foyer)

    • les fixations des conduits d'inox annelé pour l'eau chaude sanitaire

  • Toute la visserie inox et les joints d'étanchéité.​

La finition de la métallerie est décalaminée, poncée et huilée à l'huile de lin bouillie. La teinte globale s'assombrit et se matte avec les chauffes.

​

Cette finition tient très bien dans les maisons saines sans problème d'humidité.

Dans les maisons humides, il faut renouveller l'application d'huile de lin en très fine couche chaque année.

5. En images

5. En images

Pour voir des photos de poeles auto-construits, rendez vous sur la galerie.
