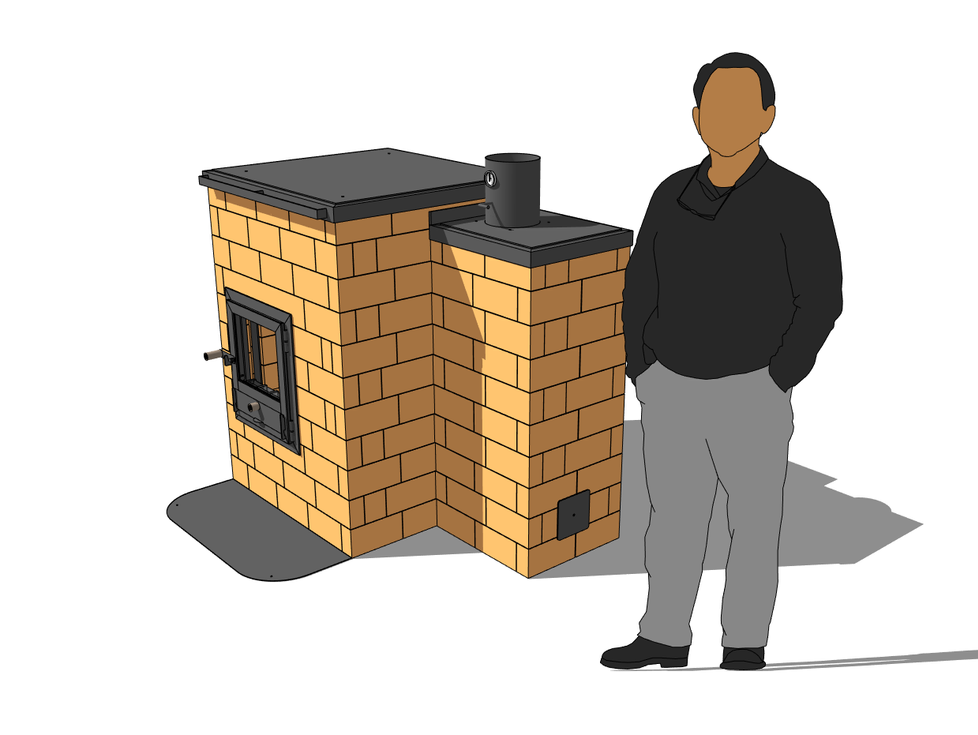

Medi Batchblock

En résumé

La nouvelle version de notre poele "tout terrain"

Compact et réactif, ce poele génère entre 2.4 et 7.3 kW de puissance de chauffe.

Il pèse 1550 kg et se monte en 51h environ.

Il est possible de monter le symétrique de ce poele.

Il peut chauffer de l'eau chaude sanitaire.

Cette version est homologuée selon la norme EN15544.

"Medi Batchblock
Version 2023" ?

C'est un raccourci pour :
Version 2023 de notre poele de masse basé sur le coeur de chauffe "Batchblock Coeur de briques".

"Medi", comme dans Medi-terranée : c'est la version intermédiaire, en taille et en puissance, entre le Mini et le Maxi Batchblock.

Medi Batchblock

7 623€ TTC (TVA à 20%)

en auto-construction,
hors livraison

À partir de notre kit comprenant tout le nécessaire pour fabriquer vous même ce poele :


  • les briques prédécoupées avec le mortier et les joints d'étanchéité

  • la métallerie préfabriquée

  • la prestation de calcul de votre conduit de cheminée conformément à la EN13384-1**

  • la liasse technique d'homologation du poele de masse selon la EN15544**

  • le manuel de montage en version papier et 3D sketchup

​

Pour commander un kit, contactez nous en répondant aux questions du formulaire.

​

10 430 à 12 740€ TTC (TVA à 5.5%)

construit par un artisan poelier*,
hors livraison

*Prix moyen estimé, sans soustraire les éventuelles aides de l'état ou des régions.

​

Tous nos poeles homologués selon la norme EN15544  sont éligibles aux aides correspondantes de l'état.. s'ils sont maçonnés par un poelier RGE.



Le tarif réel dépend du poelier.



Contactez nous pour être mis en relation avec un poelier qualifié de notre réseau.

Posez vos questions sur le forum des poeles de masse Open-Source !

Le prix du transport dépend de votre département. La grille tarifaire est disponible sur notre dossier partagé.​​


**Ces homologations sont réalisées à partir des données fournies par le client. Nous déclinons toute responsabilité à cet égard si ces données ne sont pas exactes ou si le conduit de fumée n'est pas réalisé selon les préconisations de la note de calcul.
Le Mini et la Cuisinière ne sont pas homologués dans cette norme car celle ci n'accepte pas encore les petits foyers..

1. En vidéo

1. En vidéo

2. Fiche tech.

2. Fiche technique

Ces données sont données à titre indicatif et informatif, mais non contractuel.

​

Elles sont issues de calculs théoriques, ou de tests d'essais in situ, ou de tests d'essais sur prototypes dans le laboratoire de la société UZUME. Ce laboratoire n'est ni accrédité, ni notifié.

a. données générales

Nom du poele de masse

Medi Batchblock

Version du poele

Version 2023

Poele homologué selon la norme européenne

EN15544:2009

Technologie du coeur de chauffe

Batchblock Coeur de Briques

Reconnaissance de l'antériorité

Le Batchblock Coeur de briques est issu du Batchblock V1 qui a été conçu en 2018 avec comme base le Batchrocket de Peter Van Den Berg :
batchrocket.eu/fr

Modèle conçu par

yasin GACH

Remerciements

Au poelier Emile LANSELLE pour son aide à l'homologation dans la EN15544

Logiciel pour lire les plans 3D

Quantité de bois par flambée

18 kg de bois si chargement de type Batchblock.
12 kg de bois si chargement à l'autrichienne.

Longueur maximale des buches

50 cm

Poids moyen des buches utilisées

2.5 à 3 kg

Puissance moyenne restituée sur 24h si une flambée par jour

2400 W

Puissance moyenne restituée sur 24h si deux flambées par jour

4900 W

Puissance moyenne restituée sur 24h si trois flambées par jour

7300 W

Rendement total moyen (combustion x récupération de la chaleur des fumées, PCI)

80%

Temps de montage sur chantier pour la maçonnerie,
au rythme d'un brique toutes les 8 minutes

51 h (hors fondations, hors enduit, hors fumisterie)

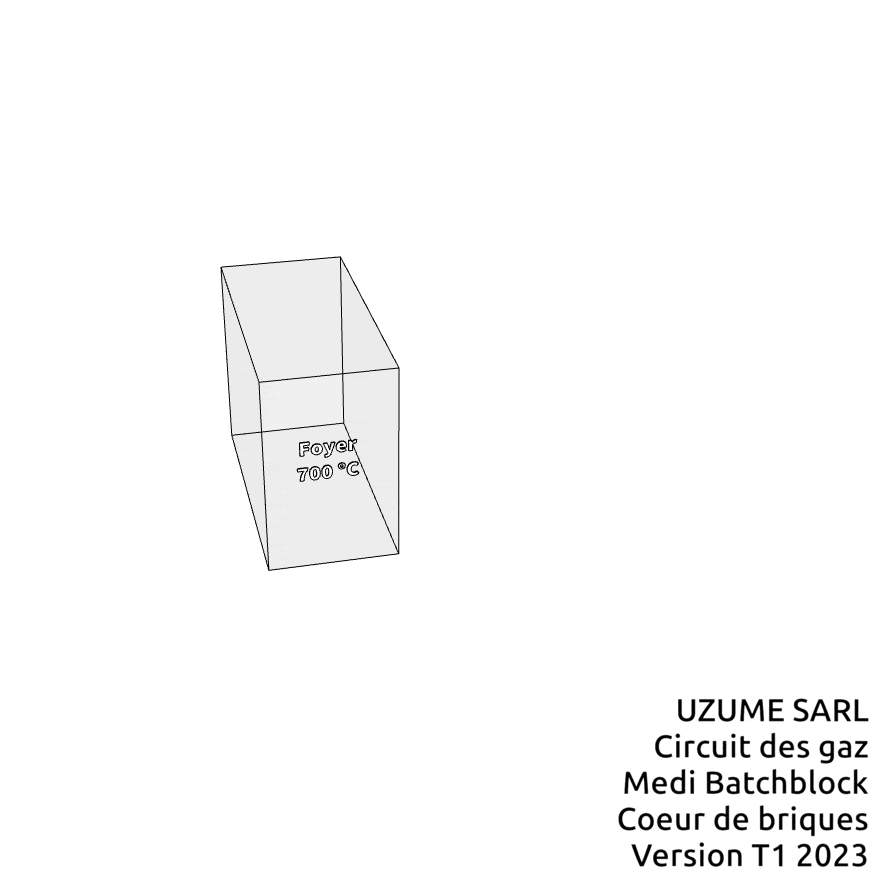

b. circuit des gaz

Medi Batchblock

c. matériaux et masses

Masse de briques (et mortier)

1440 kg

Masse de métal (et quincaillerie, vitre, joints céramiques)

110 kg

Masse totale

1550 kg

Charge moyenne sous le poele

0.0167 Mpa ou 1670 kg/m2

d. dimensions

Hauteur réelle du poele

1250 mm

Profondeur réelle du poele

818 mm

Largeur réelle du poele

1364 mm

Taille de la partie vitrée dans la porte (lxh)

315x267 mm

Medi Batchblock

e. distances de sécurité par rapport aux matériaux combustibles


f. inertie

Ces données sont calculées indépendamment à partir du logiciel développé par Damien LEHMANN de l'AFPMA.


Bien que nous ayons calibré ce logiciel à partir de données issues de nos essais internes, et vérifié ces données qui nous semblent cohérentes, il faut garder à l'esprit qu'il s'agit de données théoriques pouvant différer des valeurs réelles.

​

Ces courbes commencent au moment de l'allumage d'une flambée.

Puissance émise maximale

4.9 kW

Durée pour atteindre la puissance instantanée maximale

3.7 h

Durée pour restituer 80 % de l’énergie d’une flambée​

18 h

Medi Batchblock

Pour comparer ce poele de masse avec nos autres modèles :

2023-09-23_modelisation_puissance_instantanee_comparaison_poeles_de_masse_batchblock_cdbr_

g. arrivées d'air

Compatible avec une VMC simple flux, ou une VMC double flux ?

​

Lire notre article : arrivée d'air par l'intérieur ou canalisée ?

COMPATIBLE avec une VMC simple flux (ou double flux) ou une maison étanche en rajoutant l'option AIR CANALISE et/ou SOCLE VENTILE

Volume d'air neuf consommé par le poele pendant une flambée

158 m3 d'air par flambée

Diamètre recommandé pour le trou d'aération pour le renouvellement de l'air neuf dans la pièce

150 mm (n'équivaut pas à 2 trous de 75 mm!)

Si l'air neuf est pris depuis l'intérieur de la maison, il faut obligatoirement un trou d'aération.



Ce trou d'aération permet d'amener de l'air neuf près du poele, ce qui est INDISPENSABLE quand la maison n'a pas d'ouvertures permanentes dans les murs ou les fenetres.



L'air neuf est pris de l'extérieur de la maison et injecté dans la maison :

  • via un trou en bas d'un mur de la pièce où se trouve le poele, ou

  • via une canalisation dans le sol qui sort dans la pièce où se trouve le poele.


Ce trou d'aération est muni d'une grille non obstruable.



Il est obligatoire, conformément :

  • au RSD (règlement sanitaire départemental);

  • à l'arreté du 23 février 2009 relatif aux intoxications au monoxyde de carbone;

  • aux DTU (Documents Techniques Unifiés, des normes qui s’appliquent aux travaux et aux métiers du batiment);


Dans le cas d'une pièce sans ouvrant (certains sous sols ou ateliers), il faut aussi une aération haute de 100cm2.

h. données sur la combustion

Durée de la flambée

120 min (+/- 5 min) si flambée de type Batchblock
75 min (+/- 5 min) si flambée à l'autrichienne

Température moyennes des fumées au niveau du manchon d'évacuation

227 °C

Teneur moyenne en monoxyde de carbone (CO) ramenée à 13% d'O2

870 mg/MJ

Teneur moyenne en dioxygène (O2)

13.44 %

Teneur moyenne en dioxyde de carbone (CO2)

7.1 %

Teneur moyenne en oxydes d'azote (NOx)

91 mg/MJ

Teneur moyenne en poussières (aussi appelées particules)

22 mg/MJ

Teneur moyenne en composés organiques volatiles (COV)

54 mg/MJ

i. données sur la fumisterie

Diamètre du manchon de sortie

150, 175 ou 180 mm

Débit massique des fumées

42 g/s

Hauteur de référence de la fumisterie (conduit de raccordement + conduit de fumée) selon la EN13384-1 **

1m de conduit de raccordement + 4m de conduit double parois isolé diam. 150mm

Hauteur équivalente entre le niveau du sol et la partie haute de la cheminée (chapeau de cheminée non inclus)

6.2 m

**Cette valeur a été calculée par un logiciel de dimensionnement de conduit de cheminée, et comporte un certain nombre d'hypothèses, dont :

  • altitude du chantier : 200m

  • pas de dévoiement (le conduit est tout droit)

  • le poele fonctionne avec des charges pleines

  • il y a 1m de conduit double paroi en ambiance froide

  • la fumisterie est réalisée selon le DTU 24.1.

​

Dans le cas d'une maison adossée à une pente, il est aussi très important que la sortie du conduit de fumée soit équipée d'un aspirateur éolien ou d'un dispositif anti-refoulement.

Medi Batchblock

j. eau chaude sanitaire (optionnel)

Longueurs possibles de flexible en inox annelé de diamètre nominal 1" 1/4 pour l'eau chaude sanitaire

2 à 4 m de flexible

Energie transmise au circuit primaire d'eau chaude sanitaire pour une flambée de type Batchblock

0.5 kWh/m de flexible (valeur théorique)

Medi Batchblock

3. Téléchargement des plan 3D, débit, manuel de construction

3. Télécharg.

Les versions à jour des plans 3D, débits et manuels de construction de nos poeles sont disponibles gratuitement sur notre dossier partagé.

​

Ces fichiers sont distribués dans le cadre d'une licence Open-Source n'autorisant pas l'utilisation commerciale

​

Si vous êtes un (ou une) professionnel, contactez nous.

4. Le métal

4. La métallerie

La métallerie pour nos poeles de masse est conçue par UZUME et fabriquée en France.

​

Elle est fabriquée en partie (ou en totalité) par UZUME et en partie par un de nos partenaires métalliers sous contrat.



Vous êtes donc sûrs de recevoir une métallerie de qualité qui respecte notre cahier des charges et nos plans.

​

Cette métallerie contient :


  • La porte, son cadre et son système de fixation.

    • La vitre réfractaire est incluse.

    • L'arrivée d'air est intégrée dans la porte.

    • La poignée peut être choisie à gauche ou à droite.

  • Le cadre coeur.

  • Le manchon d'évacuation, son cadre, et le thermomètre ainsi que le clapet d'obstruction qui y sont intégrés.

    • Le diamètre du manchon peut être choisi en 150, 175 ou 180 mm

  • Le chapeau métallique et son cadre.

  • La ou les trappes de visite.

  • Les accessoires :

    • la pelle à cendres

    • la plaque de protection au sol​

    • la grille de cuisson (qui se met dans le foyer)

    • les fixations des conduits d'inox annelé pour l'eau chaude sanitaire

  • Toute la visserie inox et les joints d'étanchéité.​

La finition de la métallerie est décalaminée, poncée et huilée à l'huile de lin bouillie. La teinte globale s'assombrit et se matte avec les chauffes.

​

Cette finition tient très bien dans les maisons saines sans problème d'humidité.

Dans les maisons humides, il faut renouveller l'application d'huile de lin en très fine couche chaque année.

5. En images

5. En images

Pour voir des photos de poeles auto-construits, rendez vous sur la galerie.
