Metallerie pour poele de masse OXALIBRE

2024-04-01/ INFORMATION IMPORTANTE:

NOUS METTONS EN PAUSE LES COMMANDES OXALIBRE: Nous sommes en train de changer les modèles afin de simplifier la production et la méthode d'envoi. Merci de votre compréhension.​​

​

Portes pour les poeles de masse OXALIBRE développés par D. SZUMILO, anciennement appelés poeles "OXALIS".

​

Nos objectifs principaux sont de proposer un modèle de porte :

  • Fabriqué en France (plutot que Hongrie ou Finlande)

  • Robuste et durable (profilés de 5mm d’épaisseur pour l’acier doux et
    de l’acier CORTEN pour les parties en tole de 2mm)

  • Avec une belle finition unie

  • Réversible (poignée à gauche ou à droite)

  • Au même prix que les modèles équivalents importés​

​

MATÉRIAUX ET ORIGINE

  • Conception francaise par UZUME.

  • Fabrication francaise dans l’atelier d’Uzume en Aveyron et chez un de nos partenaire métallier en Corrèze ou dans les Deux-Sèvres. Pas en Hongrie ni en Finlande.

  • Fabriqué à partir de profilés en acier de 5mm et en acier CORTEN de 2mm. Visserie en inox.

  • Nous tournons les poignées en bois de hêtre ou de chêne local.

  • La vitre réfractaire de 4mm d’épaisseur est fondue et découpée en Seine-et-Marne.



FINITIONS

  • Décalaminée / poncée (sur l’inox, on appelle généralement cette finition « brossée »). La teinte va s’obscurcir et se matter au fur et à mesure des chauffes.

  • Tresse céramique graphitée pour une couleur sombre (au lieu de blanc).

  • Finition naturelle et non toxique à l’huile de lin. Attention, la finition à l’huile de lin s’use avec le temps et il faudra repasser une fine couche d’huile en cas d’apparition de points de rouille sur la partie extérieure. La partie intérieure sera amenée à noircir et possiblement à s'oxyder, mais l’épaisseur et les matériaux utilisés garantissent une très longue durabilité des portes.

  • Finition peinte en noir mat (RAL 9004) haute température en option. Il s'agit de la peinture réfractaire la plus résistante : le thermolaquage.

​

DIMENSIONS ET COMPATIBILITÉ

  • Ces portes sont conçues pour s’adapter sur l’habillage des poeles OXALIBRE (110 mm d’épaisseur). Elles peuvent s’adapter sur d’autres poeles de masses, et, sur demande, sur d’autres épaisseur d’habillage.

  • Epaisseur d’enduit possible : 0 à 25 mm maximum​

​

MANUEL DE MONTAGE

​

1. Kits Oxalibre

a. Kit oxalibre avec four

PEINT EN NOIR: ​

  • Porte de foyer avec cornières de maintien

  • Four blanc avec boite en inox

  • Trappe de cendrier avec cornières de maintien

  • 2 Petites trappes de ramonage

  • Prix hors livraison : 1707€ TTC

  • Frais de livraison : 122€ TTC​

trappe_cendrier_oxalibre_uzume_edited.pn

 NON PEINT : ​

  • Porte de foyer avec cornières de maintien

  • Four blanc avec boite en inox

  • Trappe de cendrier avec cornières de maintien

  • 2 Petites trappes de ramonage

  • Prix hors livraison : 1605€ TTC

  • Frais de livraison : 122€ TTC

Trappes Oxalibre
Four Oxalibre
Porte Oxalibre

a. Kit oxalibre sans four

 PEINT EN NOIR:

  • Porte de foyer avec cornières de maintien

  • Trappe de cendrier avec cornières de maintien

  • 2 petites trappes de ramonage

  • Prix hors livraison : 924€ TTC

  • Frais de livraison : 87€ TTC

trappe_cendrier_oxalibre_uzume_edited.pn

NON PEINT :

  • Porte de foyer avec cornières de maintien

  • Trappe de cendrier avec cornières de maintien

  • 2 petites trappes de ramonage

  • Prix hors livraison : 855€ TTC

  • Frais de livraison : 87€ TTC

Trappes Oxalibre
Porte Oxalibre

Nous pouvons modifier ces kits pour y rajouter une trappe de ramonage supplémentaire par exemple.

Pour commander, envoyez un petit mail à Gwen avec vos coordonnées : gwen {ar0baz} uzume.fr

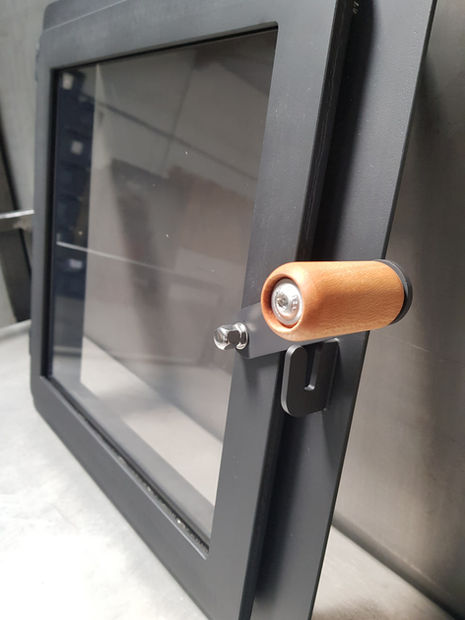

2. Porte de foyer

INSTALLATION

  • Facile à monter : plus besoin de percer les cornières de maintien avec des vis auto-foireuses (!) Nos cornières sont taraudées et des trous oblongs permettent un ajustement et un serrage très simple.

  • Les cornières de maintien sont incluses. Elles sont placées en haut et en bas et permettent de protéger le linteau supérieur de l’ouverture de porte du rayonnement des braises.

  • La porte est réversible et peut etre retournée pour être utilisée soit avec la poignée à droite, soit avec la poignée à gauche

  • La vitre arrive pré-montée. De plus il n’y a aucun contact entre la vitre et le métal, car la vitre est protégée sur les zones de contact par de la tresse céramique et maintenue intégralement par une parclose. Les contacts métal/vitre sont les endroits de fragilité qui ont tendance à faire casser la vitre à la longue.



DIMENSIONS ET COMPTABILITÉ​

  • L’ouverture dans la maçonnerie doit faire au moins 420x420mm. Sur les poeles OXALIBRE l’ouverture est de 427x440 mm (HxL).

  • Taille de la partie vitrée dans la porte : 345x345 mm

  • Taille extérieure du cadre de porte : 500x500 mm

  • Les portes s’ouvrent jusqu’à un angle maximal de 140°, ce qui facilite le chargement du bois sans se salir.

​

PRIX ET COMMANDE

  • 650€ TTC en finition non peinte (hors livraison)

3. Four blanc: porte de four et boite inox

Nous avons conçu ce four encastrable spécialement pour les poeles OXALIBRE, mais il peut être utilisé pour d'autres poeles de masse.

​

La partie arrière de la boite inox est conçue pour être en retrait de 20mm par rapport à la sortie des flammes, au dessus du coeur de chauffe des poeles OXALIBRE. Cela permet d'éviter une usure prématurée de la boite inox.



Actuellement, il n'existe pas d'autres fours de ce format et de cette qualité sur le marché.

​

​INSTALLATION

  • Facile à monter : un système innovant de vis bloque efficacement le four en position et permet un démontage aisé.

  • La porte est réversible et peut etre retournée pour être utilisée soit avec la poignée à droite, soit avec la poignée à gauche.

  • La vitre arrive pré-montée. De plus il n’y a aucun contact entre la vitre et le métal, car la vitre est protégée sur les zones de contact par de la tresse céramique et maintenue intégralement par une parclose. Les contacts métal/vitre sont les endroits de fragilité qui ont tendance à faire casser la vitre à la longue.



DIMENSIONS DU FOUR BLANC EN INOX

  • Tole en inox 304 poli de 2mm

  • Profondeur interne : 385 mm depuis la face avant du cadre de porte

  • Largeur interne : 392 mm

  • Hauteur interne : 220 mm



DIMENSIONS ET COMPTABILITÉ​

  • L’ouverture dans la maçonnerie doit faire au moins 240x415 mm. Sur les poeles OXALIBRE l’ouverture est de 244x440 mm (HxL).

  • Taille de la partie vitrée dans la porte : 170x345 mm

  • Taille extérieure du cadre de porte : 325x500 mm

  • Les portes s’ouvrent jusqu’à un angle maximal de 140°

​

PRIX

  • 750€ TTC en finition non peinte (hors livraison)

4. Trappes de cendrier

Nous proposons 2 MODÈLES au même prix : un modèle à ouverture totale, ou un modèle à ouverture totale et partielle. Le second modèle est utilisé lorsque l'air de combustion du poele est pris depuis l'intérieur de la pièce. Les cornières de maintien sont incluses.

​

​INSTALLATION

  • Facile à monter : plus besoin de percer les cornières de maintien avec des vis auto-foireuses (!) Nos cornières sont taraudées et des trous oblongs permettent un ajustement et un serrage très simple

​

DIMENSIONS ET COMPTABILITÉ​

  • L’ouverture dans la maçonnerie doit faire au moins 140x275 mm. Sur les poeles OXALIBRE l’ouverture est de 152x290 mm (HxL)

  • Taille extérieure du cadre : 220x360 mm

​

PRIX ET COMMANDE

  • 125€ TTC en finition non peinte (hors livraison)

  • Lors de la commande, merci de préciser le modèle de cendrier vous souhaitez

5. Trappes de ramonage

​INSTALLATION

  • En suivant les recommandations OXALIBRE, le cadre de la trappe est collé sur la maçonnerie à l'aide de ciment fondu

  • La trappe en elle même est vissée au cadre de trappe. Un joint permet une bonne étanchéité


DIMENSIONS ET COMPTABILITÉ​

  1. Petites trappes :

    • L’ouverture dans la maçonnerie doit faire au moins 135x135 mm. Sur les poeles OXALIBRE l’ouverture est de 153x135 mm (HxL) ou 140x140 mm (sur les boisseaux)

    • Taille extérieure du cadre : 210x210 mm


  2. Grandes trappes :

    1. L’ouverture dans la maçonnerie doit faire au moins 185x185 mm

    2. Taille extérieure du cadre : 260x260 mm

​

PRIX ET COMMANDE

  • Petites trappes : 40€ TTC en finition non peinte (hors livraison)

  • Grandes trappes : 50€ TTC en finition non peinte (hors livraison)

  • Ces trappes ne sont vendues que dans les deux ensembles que nous proposons.

6. Manchon d'évacuation

Ce manchon permet le raccordement à des conduits métalliques.



Il remplace l'avaloir proposé dans le manuel Oxalibre dans le cas où le conduit de fumée est un conduit métallique en double paroi isolé.

​

Par rapport à cet avaloir, il permet un raccordement solide et esthétique, avec en plus un clapet d'obstruction et un thermomètre.

​

​INSTALLATION

  • Posé sur le boisseau vertical de 300x300mm à la fin du banc.

  • Le joint d'étanchéité entre le boisseau et le manchon est la nappe céramique fournie avec les poeles oxalibre.

  • On raccorde ensuite le conduit de raccordement (conduit démontable en acier peint en noir ou émaillé en noir, attention les gammes en inox sont pour les chaudières et ne font pas forcément le même diamètre) sur le manchon.

​

DIMENSIONS ET COMPTABILITÉ​

  • ​Cadre de 330x330 mm extérieur.

  • S'emboite sur un boisseau de 300x300mm avec 10mm de jeu de tous les cotés (pour l'enduit sur le boisseau)

  • Diamètre femelle au choix : 150, 175, 180 ou 200 mm

  • Thermomètre inclus

  • Clapet d'obstruction conforme à la EN15250 inclus par défaut.

    • Ce clapet est optionel et peut être retiré.​

  • Thermolaqué RAL 9004 HAUTE TEMPERATURE

​

PRIX ET COMMANDE

  • 246€ TTC hors livraison
